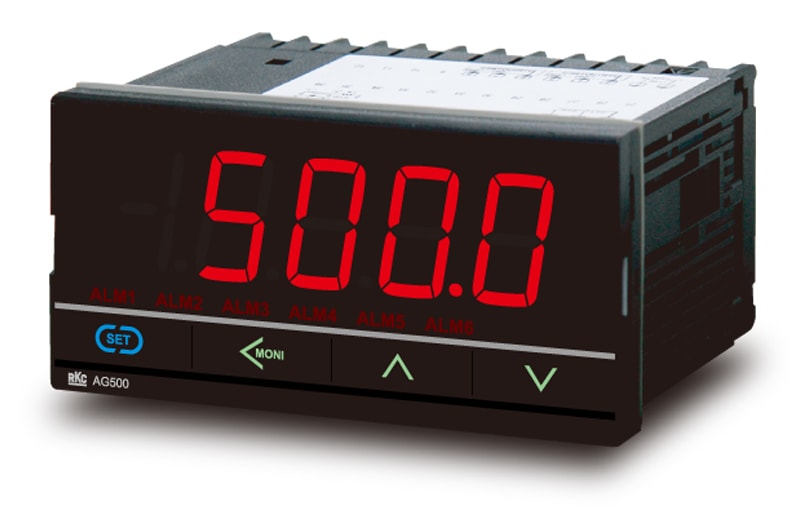

高機能型デジタル指示計 AG500 警報出力1点・DC0〜10Vアナログ出力付き（AG500-4*1-N-N-5-NN）　

商品名 : 高機能型デジタル指示計 AG500 警報出力1点・DC0〜10Vアナログ出力付き（AG500-4*1-N-N-5-NN）　

商品コード : @0292178

価格 : 46,200円（税込）

納期：約6週間（受注生産）

数量 :

　4,000円以上は配送料無料




熱電対・測温抵抗体・電圧連続・電流連続各入力（切換可能）の指示警報計。
オプションで、警報出力最大6点、デジタル入力、アナログ出力、通信機能を付加できます。


以下の組み合わせからお選びいただけます　（これ以外をご希望の際はご連絡願います）
 ＜＜選択中の商品は警報1点出力・DC0〜10Vアナログ出力付き仕様となります＞＞

オプション機能無し  　　DC0〜10Vアナログ出力付き 　　DC4〜20mAアナログ出力付き



警報出力1点付き 　　警報出力1点・DC0〜10Vアナログ出力付き 　　警報1点出力・DC4〜20mAアナログ出力付き



警報出力2点付き 　　警報出力2点・DC0〜10Vアナログ出力付き 　　警報出力2点・DC4〜20mAアナログ出力付き



警報出力4点付き 　　センサ供給用DC24V付き 　　センサ供給用DC24V・DC4〜20mAアナログ出力付き
 ご注意：センサ供給用DC24V電源を選択した場合、警報出力点数は最大2点となります。

◆ご購入後は、ご使用になる入力の種類に切り替えてください。

●高精度0.1％クラス・高速サンプリング0.25秒
高速に変化するプロセス量を正確に素早く表示できる高機能仕様。
熱電対・測温抵抗体・電圧連続・電流連続の各入力を選択できます。（ユニバーサル入力）

●大型で鮮明な表示
 遠くからでもはっきりと読みとれる大型の5桁LED表示器を搭載。
輝度も従来品の約2倍(当社製REX-AD410との比較)に向上しました。

●充実した入出力機能
 デジタル出力最大6点、アナログ出力1点、外部接点入力最大2点、通信機能全てを同時に搭載できます。


※外部接点入力付き、通信機能付き、警報3点または5点以上出力、DC/AC24V電源仕様をご要望の際はご連絡ください

入力種類：  a)熱電対入力
　タイプ K, J, T, E, PLII, U, L, N, S, R, W5Re/W26Re, B
b)測温抵抗体入力
　タイプ Pt100, JPt100
c)直流電圧・電流入力
　DC 0〜10mV, 0〜100mV, 0〜1V
　DC −100〜＋100mV, −10〜＋10mV
　DC 0〜5V, 0〜10V, 1〜5V, −1〜＋1V
　DC 0〜20mA, 4〜20mA

◆各入力の詳細なレンジについては、カタログを参照願います。
　　→カタログダウンロード
入力精度： a)熱電対入力
　−100℃未満：　±1.0℃
　−100〜＋500℃：　±0.5℃
　500℃以上：　±(表示値の0.1%+1digit)
b)測温抵抗体入力
　200℃未満：　±0.2℃
　200℃以上：　±(表示値の0.1%+1digit)
c)直流電圧・電流入力
　±(スパンの0.1%)
サンプリング周期 0.25秒
表示桁数： 5桁（最上位桁は−1または1）
警報機能：*1 警報点数：　1〜6点を選択　※3点または5点以上ご要望の際はご連絡ください
      警報種類：　上限入力値警報,下限入力値警報　(待機動作設定可能)
出力：　リレー接点出力　AC250V 1A(抵抗負荷)/DC30V　1A　1a接点
※動作すきま・警報遅延タイマ・インターロック有/無・励磁/非励磁動作設定可能
外部接点入力機能：*1 *2 点数：　2点（DI1→ホールドリセット　DI2→インターロック解除）
アナログ出力機能：*1 点数：　1点（測定値出力　(スケーリング可能)）
出力種類：　電圧/電流連続出力
通信機能：*1 *2 通信方法：　RS-485(２線式),RS-422A(４線式)
通信プロトコル：　RKC標準/MODBUS-RTU　※切換可能
通信速度：　1200bps〜38400bps
電源： AC100〜240V　または　AC/DC24V
適応規格： ＵＬ・cUL規格、ＣＥマーク、C-Tickマーク
　*1：オプション　　*2：ご要望の際はご連絡ください


外形寸法


■お奨め商品
貼付型温度センサ　ST-50シリーズ
貼付型温度センサ　ST-50シリーズ　貼付型温度センサ　ST-50シリーズ

測りたい任意の箇所や微小箇所に貼り付けて、手軽に温度測定が可能な温度センサ。
本計器AG500に接続して、すぐに温度測定が可能となります。

※AG500の入力種類設定は「K熱電対入力」に設定してご使用ください。

※ご使用には専用のコネクタケーブルが別途必要となります。

PDFファイルカタログダウンロード AG500シリーズ　PDFカタログ　ダウンロード
